Applications ICEBERG Engineering
Mesures Mixtes
(DAQ Multifonctions)
Solutions completes pour l'acquisition simultanee de grandeurs heterogenes - tension, courant, numerique, comptage - sur un seul systeme modulaire USB, Ethernet ou CompactDAQ.
Types de signaux supportes
Catalogue selectionne
Produits de mesures mixtes multifonctions
Selection de nos meilleurs produits partenaires NI, DATAQ Instruments et ALLDAQ - couvrant les besoins d'acquisition multifonctions du laboratoire portable jusqu'au systeme embarque haute vitesse.

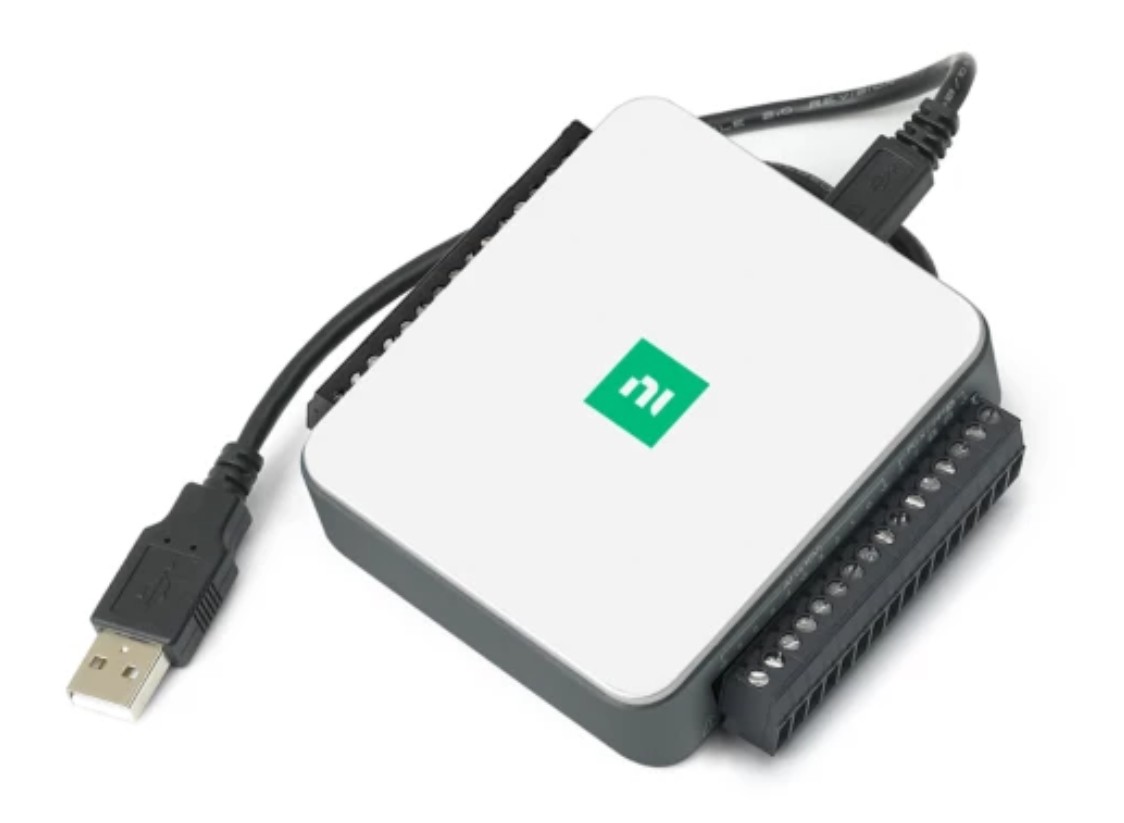

USB-6002 Multifonctions 8 AI, 2 AO, 13 DIO
- 8 entrees analogiques 16 bits, 50 kS/s
- 2 sorties analogiques 5 kS/s/ch
- 13 entrees/sorties numeriques
- Compteur 32 bits integre
- Alimente par USB, boitier portable
- Driver NI-DAQmx inclus

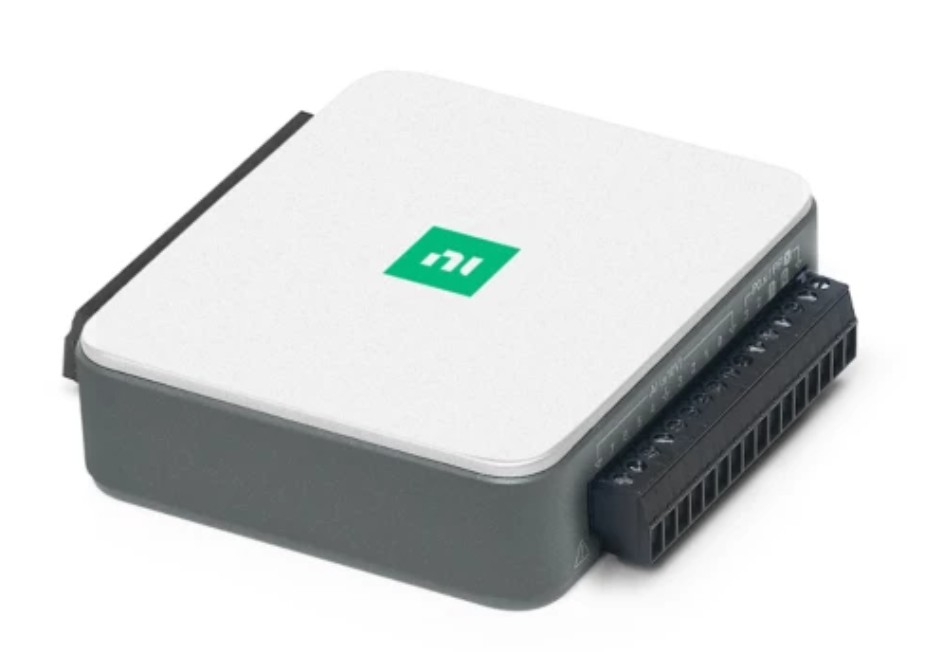

USB-6000 Entrees analogiques 8 voies 500 S/s
- 8 entrees analogiques, 10 bits, 500 S/s
- Plage d'entree ±10 V
- 4 entrees/sorties numeriques
- Alimente par USB, compact et portable
- Ideal pour mesures basiques et education
- Compatible LabVIEW et Python

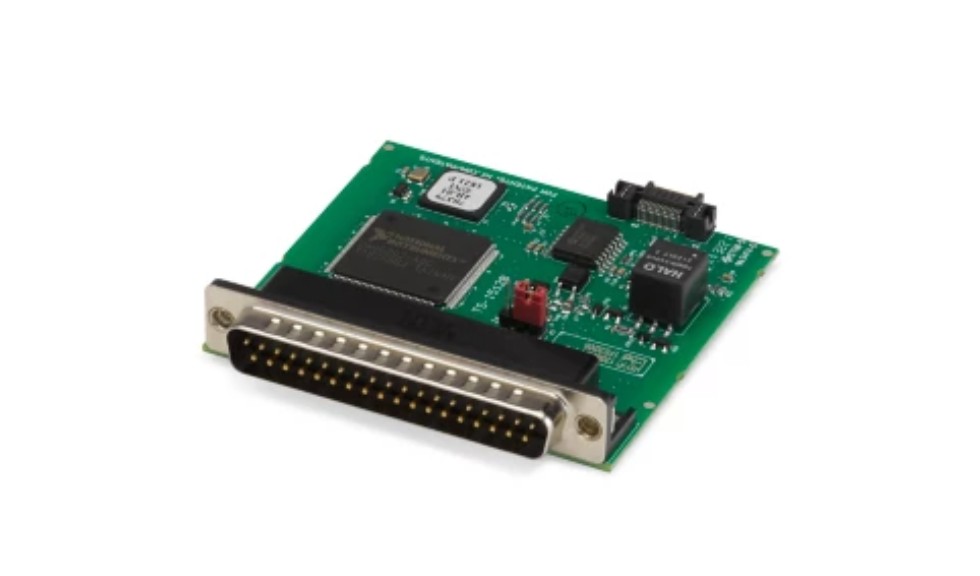

TS-15120 Module DIO 32 voies 5V/3.3V
- 32 canaux E/S numeriques bidirectionnels
- Niveaux TTL selectionnables 3.3 V / 5 V
- Test de LED, boutons, courts-circuits
- Compteurs, PWM et I/O d'evenements
- Driver NI-DAQmx, Python, C++, .NET
- Integration TestStand, LabVIEW, SystemLink

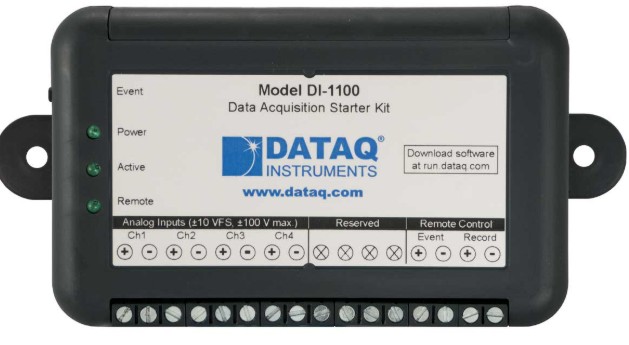

DI-1100 4 voies AI, 12 bits, 40 kS/s
- 4 entrees analogiques differentielles ±10 V
- Resolution 12 bits, jusqu'a 40 000 S/s
- 2 entrees numeriques protegees ±30 V
- Extensible, alimente par USB
- Logiciel WinDaq inclus, sans programmation
- Precedents vendus a +35 000 clients

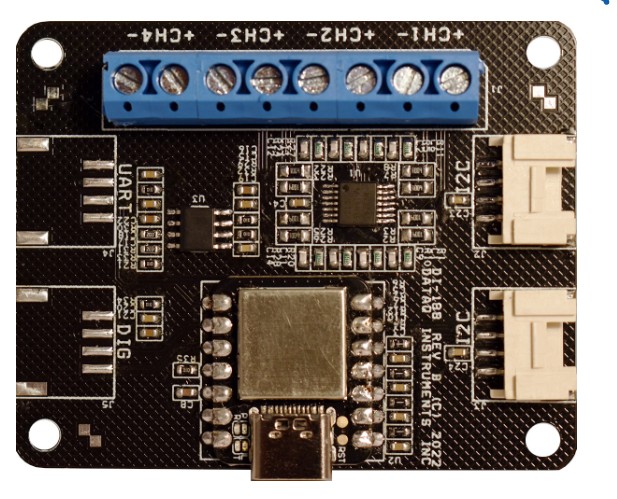

DI-188 4 voies AI, 12 bits, 8 kS/s
- 4 entrees analogiques differentielles ±10 V
- Resolution 12 bits, jusqu'a 8 000 S/s
- Firmware open-source (Arduino compatible)
- Protocole et expansion open source
- Logiciel WinDaq inclus
- Solution economique pour prototypage

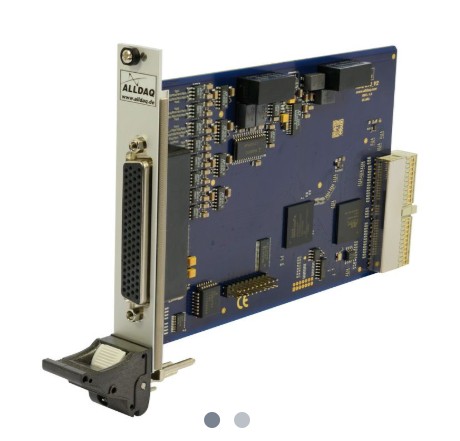

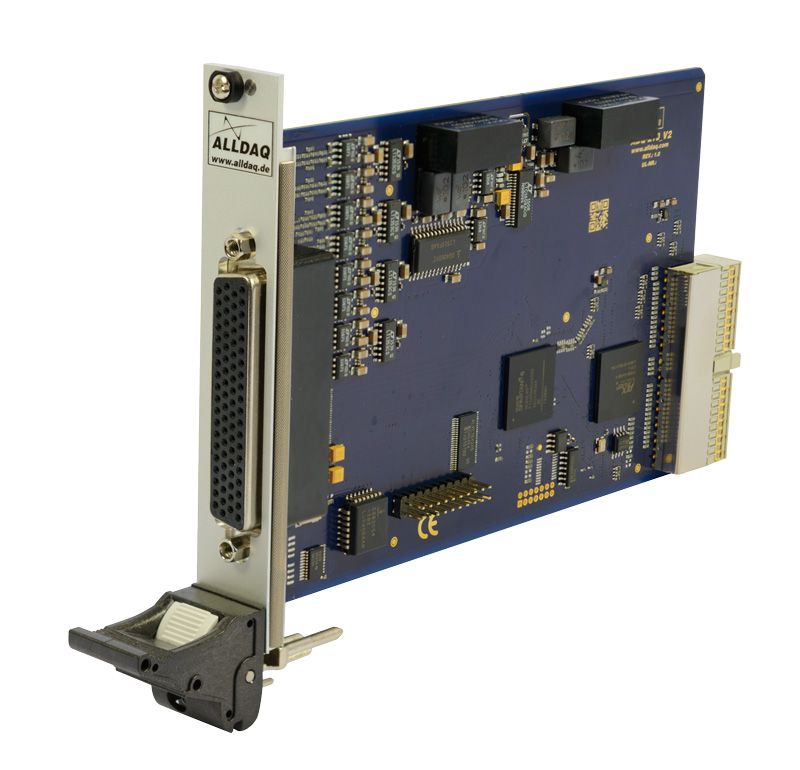

ADQ-212-cPCI V2 Multi-E/S 16 AI, 32 DIO
- 16 entrees analogiques differentielles ±20 V
- 16 bits, 500 kHz debit total
- 32 E/S numeriques TTL 3.3V/5V commutables
- 3 compteurs 16 bits type 8254 (6 modes)
- Declenchement : logiciel, timer, digital ext.
- Support Windows, LabVIEW, MATLAB, Python
Tableau comparatif
Comparaison des produits phares
Vue d'ensemble des principales caracteristiques pour vous aider a choisir la solution adaptee a votre application multifonctions.
| Modele | Interface | AI (voies) | AO | DIO | Resolution | Debit max | Compteur | |
|---|---|---|---|---|---|---|---|---|
| NI USB-6002 |
USB | 8 | 2 ch | 13 | 16 bits | 50 kS/s | 32 bits x1 | Details |
| NI USB-6000 |
USB | 8 | — | 4 | 10 bits | 500 S/s | — | Details |
| NI TS-15120 |
PCIe / TestScale | — | — | 32 | TTL | — | PWM / Evt | Details |
| DATAQ DI-1100 |
USB | 4 | — | 2 in | 12 bits | 40 kS/s | — | Details |
| DATAQ DI-188 |
USB | 4 | — | — | 12 bits | 8 kS/s | — | Details |
| ALLDAQ ADQ-212-cPCI V2 |
CompactPCI | 16 diff. | — | 32 (3.3/5V) | 16 bits | 500 kHz | 3x 8254 | Details |
Guide de selection
Quel produit choisir ?
Les quatre questions essentielles pour identifier la solution de mesures mixtes adaptee a votre application.
01
Avez-vous besoin de sorties analogiques ?
Pour generer des signaux de reference ou piloter des actionneurs, seul le NI USB-6002 offre 2 sorties analogiques dans cette gamme. Les autres produits sont purement entrees. Si la generation de signaux est critique, optez pour le NI USB-6002 ou un module cDAQ dedie AO.
02
Quelle resolution et quelle vitesse ?
Mesures de precision lentes (capteurs, process) : NI USB-6002 (16 bits, 50 kS/s). Acquisition rapide embarquee en rack industriel : ALLDAQ ADQ-212 (16 bits, 500 kHz). Applications educatives ou prototypage : DATAQ DI-1100 ou DI-188 (12 bits, economiques).
03
Environnement portable ou embarque en rack ?
Terrain, labo mobile ou salle de classe : NI USB-6002 / USB-6000 ou DATAQ DI-1100 (bus USB, boitier compact). Systeme industriel en baie rack : ALLDAQ ADQ-212-cPCI (format CompactPCI, integration avec PC industriel). Modularite maximale : NI CompactDAQ avec modules C Series.
04
Quel ecosysteme logiciel est requis ?
LabVIEW / TestStand natif : NI USB-6002 ou TS-15120 avec NI-DAQmx. Python / C++ / MATLAB sans LabVIEW : ALLDAQ ADQ-212 (SDK multi-langage inclus). Acquisition sans programmation sous Windows : DATAQ DI-1100 avec WinDaq, pret a l'emploi.
Aller plus loin
Autres mesures et solutions
Les mesures mixtes sont souvent complementaires a d'autres types d'acquisition. Decouvrez nos autres solutions.
Mesure de Temperature
Thermocouples, RTD et thermistances sur modules NI CompactDAQ, DATAQ et Lascar.
Boucle 4-20 mA
Capteurs de pression, niveau et debit avec interface courant standard industriel.
Systemes Temps Reel
NI CompactRIO avec FPGA embarque pour acquisition deterministe et controle-commande.
Developpement Software
Interfaces LabVIEW, Python et applications web pour visualiser et exploiter vos donnees DAQ.
Vous n'avez pas trouve ce que vous cherchez ?
Contactez-nous avec vos exigences - types de signaux, nombre de voies, resolution, vitesse et environnement - nous vous proposons la solution optimale ou un systeme sur mesure.
