Applications ICEBERG Engineering
Boucle 4-20 mA
& Tension / Courant
Solutions completes pour l'acquisition de signaux industriels 4-20 mA et tension DC - capteurs de pression, niveau, debit et plus - avec interfaces USB, Ethernet et cloud sans programmation.
Applications typiques
Catalogue selectionne
Produits boucle courant & tension
Selection de nos meilleurs produits partenaires NI, DATAQ Instruments et Lascar Electronics - du module industriel haute precision au data logger portable sans fil pour le terrain.

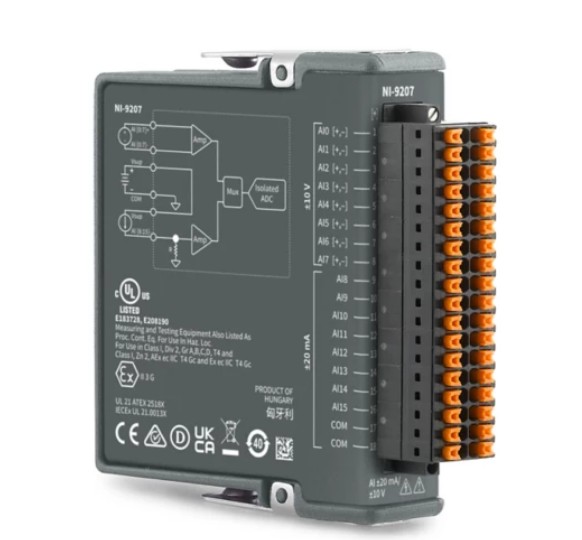

NI-9207 Module Tension & Courant 16 voies
- 8 voies tension + 8 voies courant
- Resolution 16 bits, 500 S/s
- Rejet de bruit 50/60 Hz integre
- Isolation canal-a-masse
- Compatible CompactDAQ et CompactRIO
- Connexion D-SUB standard industriel

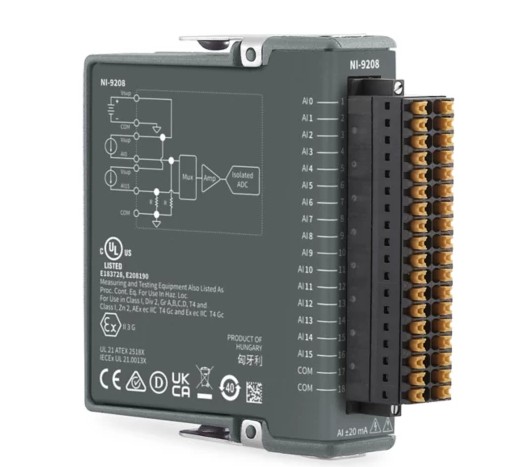

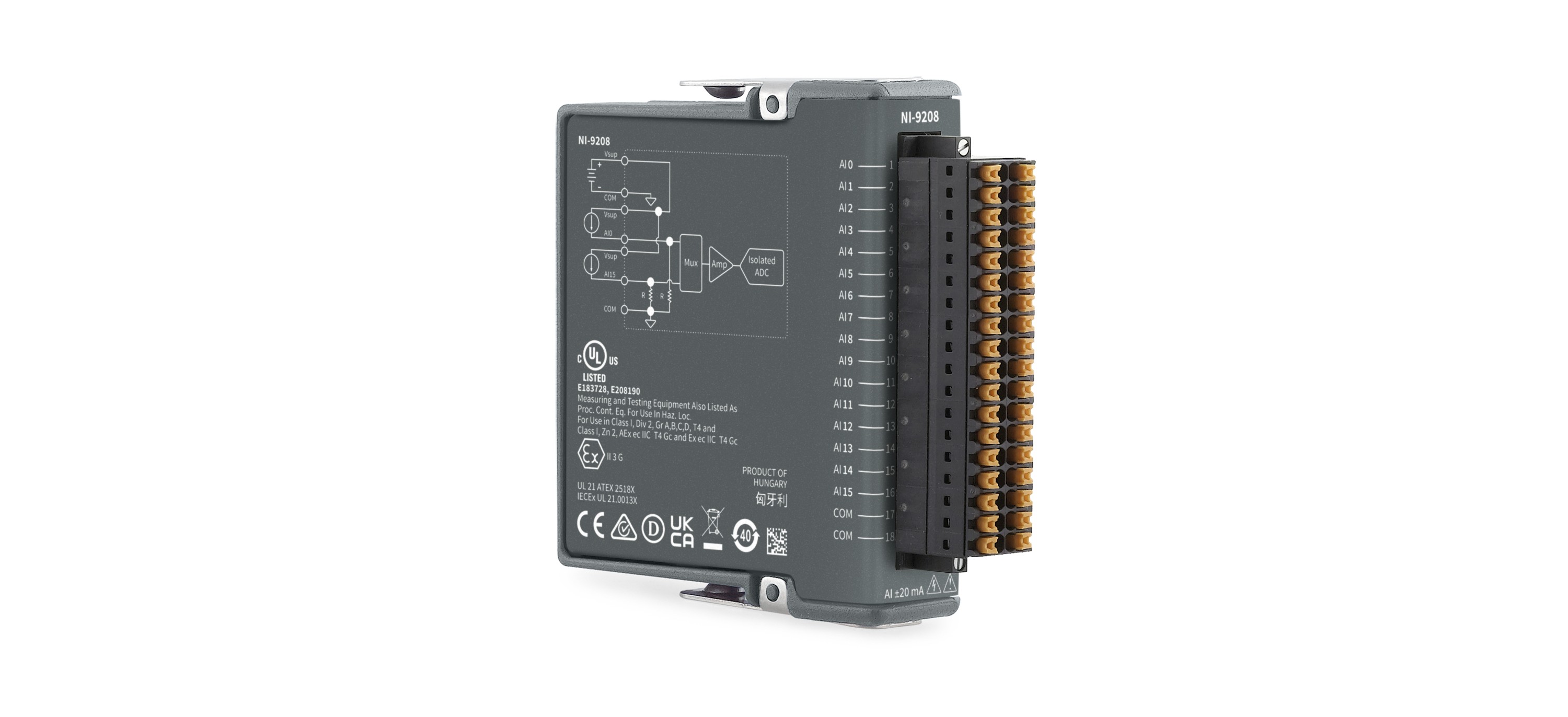

NI-9208 Module Courant 16 voies ±20 mA
- 16 voies courant ±20 mA
- Resolution 16 bits, 500 S/s
- Mode haute resolution 50/60 Hz
- Haute densite de voies, cout/voie reduit
- Compatible CompactDAQ et CompactRIO
- Connexion D-SUB avec cables et blocs

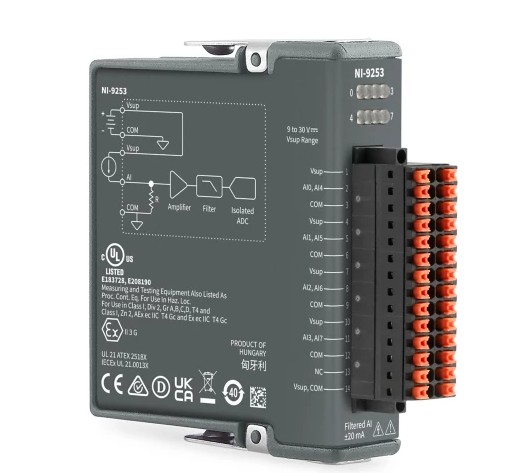

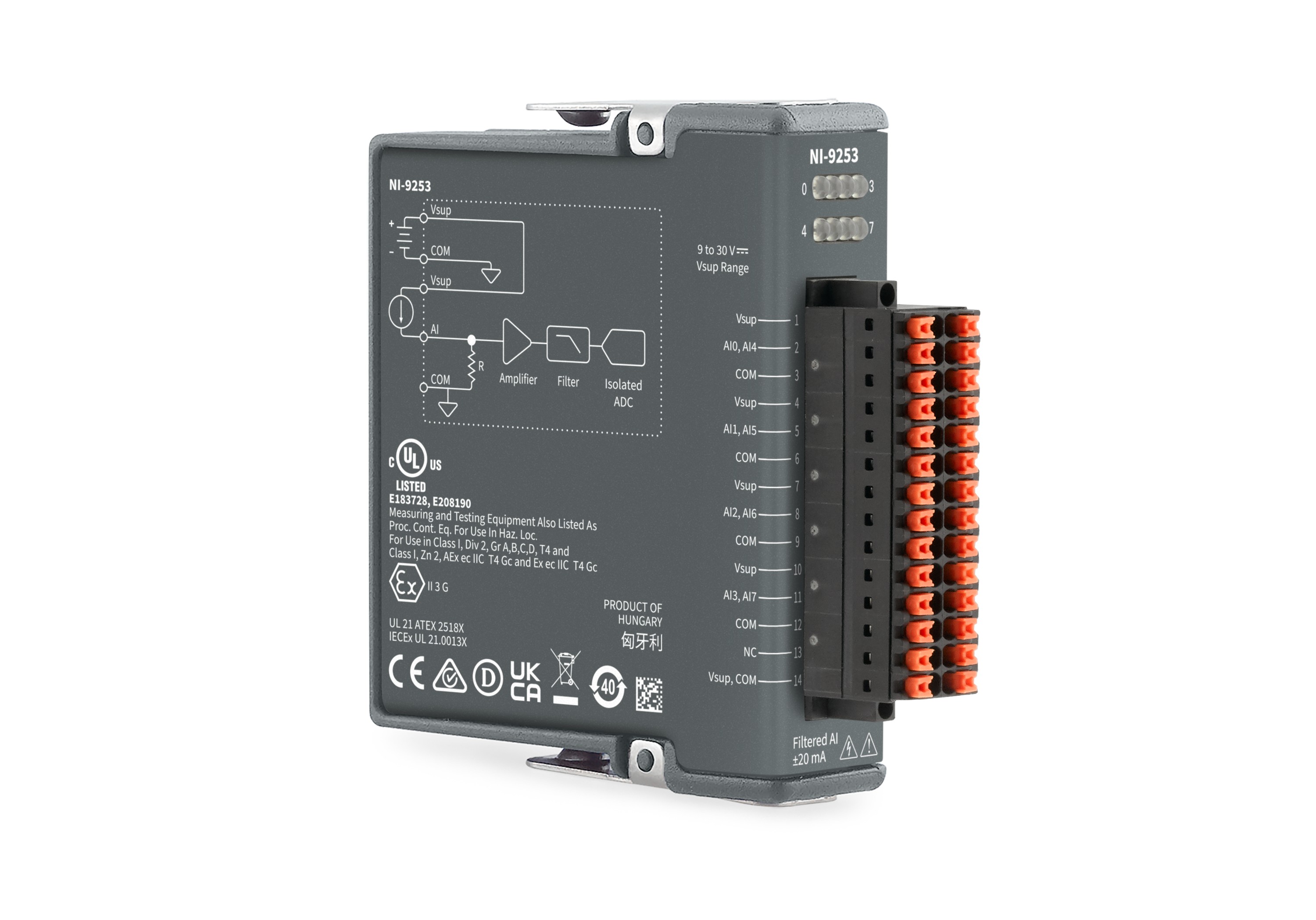

NI-9253 Module Courant 8 voies 24 bits
- 8 voies courant -20 mA a +20 mA
- Resolution 24 bits, 50 kS/s/voie
- Isolation 250 Vrms canal / terre
- Bornes a ressort (spring terminal)
- Compatible CompactDAQ et CompactRIO
- Ideal pour capteurs process haute precision
DI-2008 8 voies Tension & TC, 4-20 mA
- 8 voies tension/TC, 16 bits, 200 S/s total
- Mesure 4-20 mA via resistor shunt R250
- Plage ±10 mV a ±50 V
- Extensible jusqu'a 128 voies
- Connexion USB, logiciel WinDaq inclus
DI-808 8 voies Tension / TC, Ethernet
- 8 voies isolees, ±10 mV a ±50 V
- Mesure 4-20 mA via resistor shunt R250
- 16 bits, 40 S/s/voie, stockage interne
- Interface navigateur web integree
- Connectivite cloud et alertes email
DI-2108-P 8 voies Haute Vitesse 4-20 mA
- 8 voies differentielles ±10 V, 16 bits
- 160 000 S/s debit total, 5 plages de gain
- Mesure 4-20 mA native (mode P)
- Stockage autonome sur cle USB
- 7 ports numeriques bidirectionnels
ACCESSOIRE
R250 Resistor Shunt 4-20 mA (250 Ω)
- 250 Ω ±0.1%, metal film, 1/2 W
- Bruit tres faible : 0.10 µV/V typ.
- Coefficient tension ±5 ppm/V
- Convertit tout DAQ tension en mesure 4-20 mA
- Conforme RoHS, revetement ignifuge

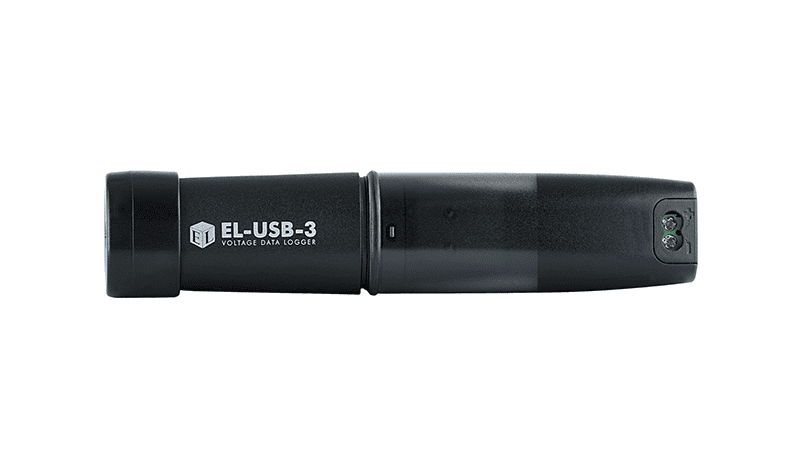

EL-USB-3 Data Logger Tension 0-30 V DC
- Plage : 0 a +30 V DC, resolution 5 mV
- 32 510 releves en memoire interne
- Bornes a vis + cables crocodile fournis
- Alarmes haute/basse programmables
- Logiciel EasyLog gratuit, LED statut
- Batterie lithium 3 ans de duree de vie

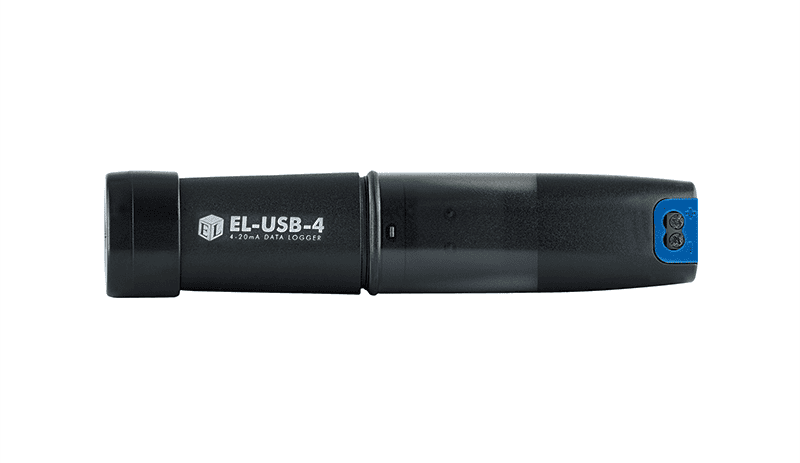

EL-USB-4 Data Logger Boucle 4-20 mA
- Plage : 4-20 mA DC, boucle de courant
- 32 000 releves en memoire interne
- Cadence de 1 s a 12 heures programmable
- Bornes a vis, connexion directe boucle
- Alarmes haute/basse, LED rouge/vert
- Logiciel EasyLog, export Excel/PDF
EL-WiFi-VSU Data Logger Tension Wi-Fi
- Mesure tension universelle via Wi-Fi
- Streaming EasyLog Cloud en temps reel
- Alertes email, SMS et visuelles
- Configuration et telechargement sans USB
- Niveaux d'alarme configurables a distance
Tableau comparatif
Comparaison des produits phares
Vue d'ensemble des caracteristiques cles pour choisir la solution 4-20 mA ou tension adaptee a votre application.
| Modele | Interface | Voies | Resolution | Debit max | Plage / Signal | Stockage | |
|---|---|---|---|---|---|---|---|
| NI NI-9207 |
cDAQ USB/Eth | 16 (8V+8I) | 16 bits | 500 S/s | ±10 V / ±20 mA | PC / NAS | Details |
| NI NI-9208 |
cDAQ USB/Eth | 16 | 16 bits | 500 S/s | ±20 mA | PC / NAS | Details |
| NI NI-9253 |
cDAQ USB/Eth | 8 | 24 bits | 50 kS/s/voie | ±20 mA | PC / NAS | Details |
| DATAQ DI-2008 |
USB | 8 (128) | 16 bits | 200 S/s total | ±50 V + 4-20 mA* | PC | Details |
| DATAQ DI-808 |
Ethernet | 8 | 16 bits | 40 S/s/voie | ±50 V + 4-20 mA* | Interne + USB + Cloud | Details |
| DATAQ DI-2108-P |
USB | 8 | 16 bits | 160 kS/s total | ±10 V + 4-20 mA nat. | PC + cle USB | Details |
| Lascar EL-USB-3 |
USB | 1 | 5 mV | 1 S/s | 0 a +30 V DC | Interne (32 510 pts) | Details |
| Lascar EL-USB-4 |
USB | 1 | 0.05 mV | 1 S/s | 4-20 mA DC | Interne (32 000 pts) | Details |
* Mesure 4-20 mA via resistor shunt externe R250 (250 Ω, vendu separement par DATAQ).
Guide de selection
Quel produit choisir ?
Les quatre questions essentielles pour identifier la solution de mesure courant/tension la mieux adaptee a votre application.
01
Signal natif 4-20 mA ou tension DC ?
Boucle de courant 4-20 mA en terrain : Lascar EL-USB-4 (data logger autonome) ou NI-9208/9253 (haute precision). Tension DC 0-30 V : Lascar EL-USB-3. Tension industrielle ±50 V : DATAQ DI-2008 ou DI-808. Besoin des deux sur le meme systeme : NI-9207 (8V + 8I sur un seul module).
02
Quelle precision et quel debit ?
Haute precision process (capteurs pression, debit) : NI-9253 (24 bits, 50 kS/s/voie). Precision industrielle standard : NI-9207 / NI-9208 (16 bits). Acquisition rapide multi-voies : DATAQ DI-2108-P (160 kS/s). Enregistrement lent et autonome terrain : Lascar EL-USB-3 / EL-USB-4 (1 S/s).
03
Systeme pilote par PC ou autonome terrain ?
Acquisition temps reel pilotee par PC / LabVIEW : NI C Series + CompactDAQ. Enregistrement autonome sans PC (terrain, transport) : Lascar EasyLog (memoire interne) ou DATAQ DI-808 (stockage interne + cloud). Surveillance a distance sans fil : Lascar EL-WiFi-VSU (cloud EasyLog, alertes email/SMS).
04
Nombre de voies et budget ?
1 voie, budget serre : Lascar EL-USB-3 ou EL-USB-4 (solution economique). 8 voies USB avec logiciel WinDaq : DATAQ DI-2008 (extensible a 128 voies). 8-16 voies Ethernet + cloud : DATAQ DI-808. 16 voies haute densite avec isolation : NI-9207 ou NI-9208 en rack CompactDAQ.
Aller plus loin
Autres mesures et solutions
La mesure courant/tension se combine souvent avec d'autres grandeurs. Decouvrez nos autres solutions d'acquisition.
Mesure de Temperature
Thermocouples, RTD et thermistances sur modules NI CompactDAQ, DATAQ et Lascar.
Mesures Mixtes
Tension, courant, numerique et comptage sur un seul systeme modulaire CompactDAQ.
Systemes Temps Reel
NI CompactRIO avec FPGA embarque pour acquisition deterministe et controle-commande.
Armoire Electrique
Conception d'armoires de controle et d'automatisme integrant vos capteurs 4-20 mA.
Vous n'avez pas trouve ce que vous cherchez ?
Contactez-nous avec vos exigences - type de signal, nombre de voies, plage, precision et environnement - nous vous proposons la solution optimale ou un systeme sur mesure.
